Trefiladora de fio grosso multimotor
para cobre, alumínio e liga de alumínio
• Trefiladora de fio grosso horizontal multimotor adequado para a trefilação de vergalhão de cobre de 8.0 mm de diâmetro, ou alumínio e
• liga de alumínio de 9.5 mm de diâmetro.
• Pode trefilar no mínimo fios de cobre de até 1.7 mm, alumínio de até 2.6 mm e liga de alumínio de até 2 mm de diâmetro.
• Pode ser equipada com bobinador simples, bobinador duplo com câmbio automático de bobina e/ou uma cesta vertical.
• Foi projetada com cabrestantes de passo único tendo cada um a sua própria fieira e conduzido individualmente por preciso servo motor AC.
• Liberdade de arranjo das fieiras, dando maior eficiência e minimizando o desgaste devido à baixa faixa de escorregamento.
• A máquina é equipada com anéis de carboneto de tungstênio de longa vida facilmente trocáveis.
• Sistema de refrigeração de óleo centralizado para todas as engrenagens de redução. Motor independente na última fieira de trefilação.
• Sistema de controle HMI + PLC para a sincronização e programação automática da velocidade da trefila e progressão dos passos.

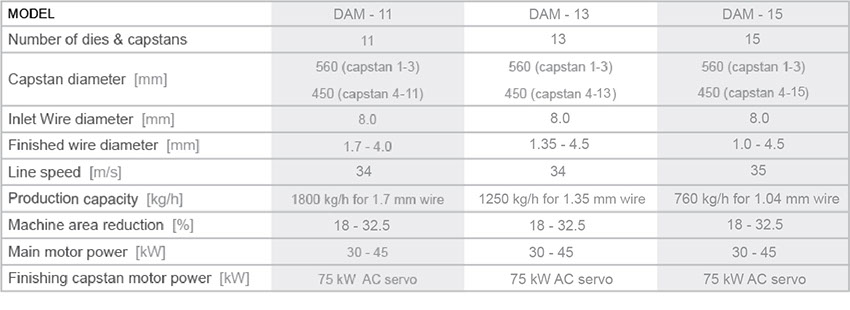

DADOS TÉCNICOS
Contate-nos

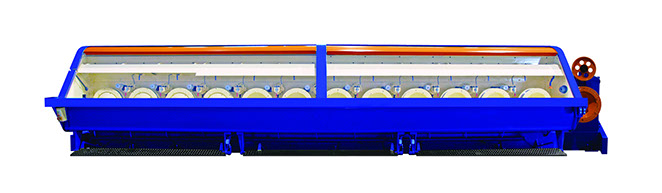

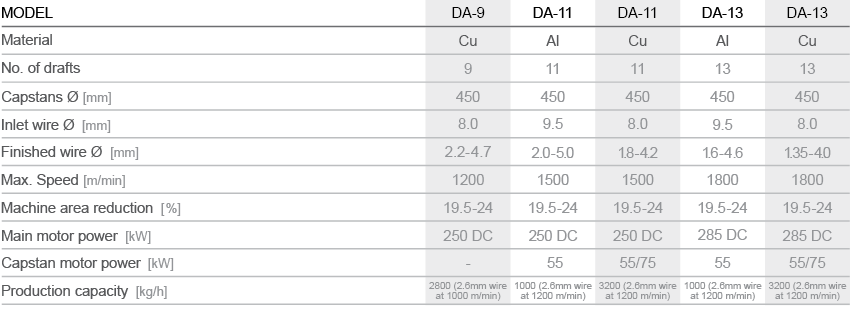

Trefiladora de Fio Grosso Padrão
para cobre ou alumínio
• Trefiladora de fio grosso para cobre ou alumínio.
• Cabrestantes de passo único, cada um com sua própria fieira.
• Anéis de carboneto de tungstênio trocável de longa vida.
• Cabrestante de acabamento independente conduzido pelo servo motor AC, exceto para o modelo DA-9.
• Sistema de controle HMI + PLC para a sincronização e programação automática da velocidade de trefila e progressão
• dos passos.
• Opcionalmente fornecido com todos os acessórios necessários.
DADOS TÉCNICOS
VOCÊ TAMBÉM PODERIA ESTAR INTERESSADO
Contate-nos
Trefiladora Multi-fios
para cobre e alumínio
• Projetada para a produção de cabos flexíveis: CAT5 / CAT6, cabos de baterias, cabos automotivos, ou cabos de construção.
• Pode ser fornecido com uma vasta gama de configurações para satisfazer os requisitos do cliente.
• O sistema de transmissão do motor de acionamento principal para os vários anéis de trefilação, é feita por meio de correias dentadas,
• com exceção do último anel que é acionado independentemente com o mesmo motor que aciona o recozimento.
• Anéis de trefilação são montados em uma ou duas camadas (dependendo do modelo) para reduzir o comprimento da linha.
• Cada anel de trefilação está montado sobre um eixo horizontal rígido pesado com rolamentos lubrificados a óleo.
• Os anéis de trefilação são multi passagens, dependendo do número de fios (até 16 fios).
• Todos eles são revestidos com óxido de zircônio (cerâmica).
• Uma grande variedade de recozedoras AC/DC desde 1.200 até 6.000A podem ser fornecidas de acordo com a exigência do cliente.
• Recozedora pode ser fornecida com nitrogênio ou câmara de vapor.
• Anéis de recozimento são montados em mandril de eixo horizontal e tem de 200 a 250 mm de diâmetro, cada um tem pequenas
• ranhuras para alocar os fios separadamente.
• A transmissão entre os vários mandris é feita por correias planas.

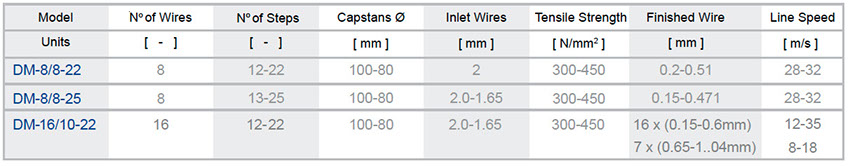

DADOS TÉCNICOS
VOCÊ TAMBÉM PODERIA ESTAR INTERESSADO
Contate-nos
Trefiladora intermédio de fio de cobre
para cobre
• Trefiladora para fios intermediários de cobre.
• 4 cabrestante de passo único com fieira de trefilação.
• Anéis de carboneto de tungstênio trocável de longa vida.
• Sistema de controle HMI + PLC para a sincronização e programação automática da velocidade de trefila e progressão dos passos.
• Opcionalmente fornecido com todos os acessórios: como dispositivo de apontamento e amarração, filtros, etc.
DADOS TÉCNICOS
VOCÊ TAMBÉM PODERIA ESTAR INTERESSADO
Contate-nos

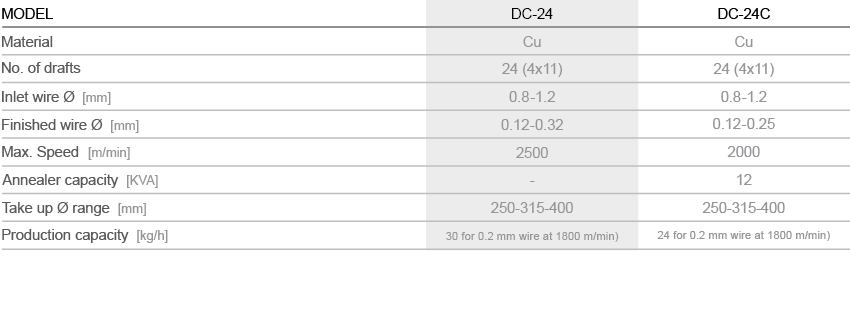

Trefiladora de Cobre para Fios Finos
para cobre
• Linha de trefilação horizontal em deslizamento tandem para fios de cobre finos.
• Inclui 4 cabrestantes multi-passos com revestimento cerâmico e projetado para uma vida longa útil.
• Sistema de controle HMI + PLC integrado para sincronização da velocidade e determinação da progressão dos passos trefilados.
• Inclui permutador de calor para o gerador de vapor e de água de arrefecimento para a câmara de recozimento.
DADOS TÉCNICOS
VOCÊ TAMBÉM PODERIA ESTAR INTERESSADO
Contate-nos

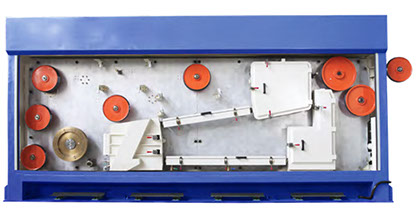

Máquinas de Recozimento
para cobre
• Processo contínuo de recozimento de Cobre feita através da aplicação de uma alta corrente no fio em seu caminho por
• 4 polias de contato.
• Polias são continuamente e internamente esfriadas.
• Inclui um retificador trifásico de alta potência AC para fornecer tensão DC afim de aquecer e emparelhar o fio de acordo.
• com a velocidade da linha.
• Controle de computador HMI + PLC está integrada a fim de garantir uma partida de cobre duro zero e mantém um alongamento
• do fio liso e constante durante toda a gama de velocidades de operação e diâmetros de fios.
• Opcionalmente conduzido por um servo motor 37 kW AC independente.

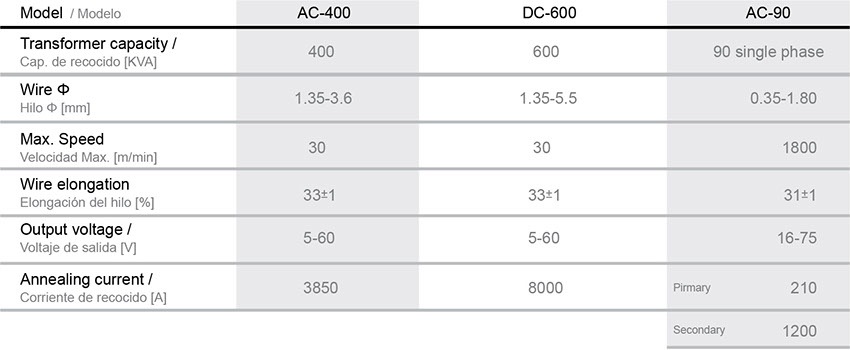

Electric Continuous Annealer
Series for Thick Copper Wires
AC 400
Electric Continuous Annealer
Series for Thick Copper Wires
DC 400
Medium Copper Wire Online Annealer AC 90
DADOS TÉCNICOS
VOCÊ TAMBÉM PODERIA ESTAR INTERESSADO
Contate-nos

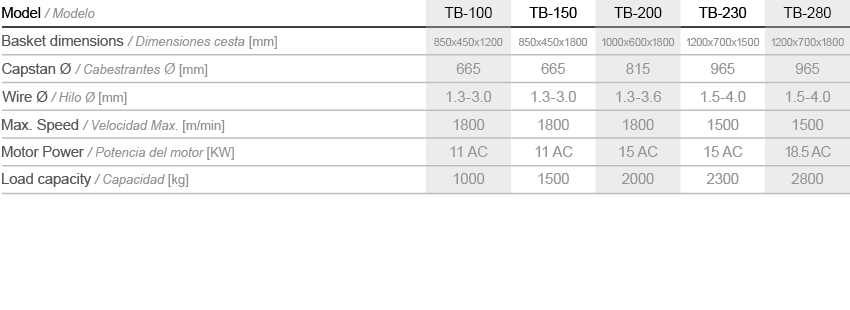

Encestadora Verticais
para Cobre e Alumínio
• Encestadora vertical para fios de cobre e de alumínio.
• Projetada para processos contínuos na linha de trefilação.
• Equipado com um transportador fixado no chão, a fim de carregar / descarregar os cestos de / para a posição de trabalho.
DADOS TÉCNICOS
VOCÊ TAMBÉM PODERIA ESTAR INTERESSADO
Contate-nos

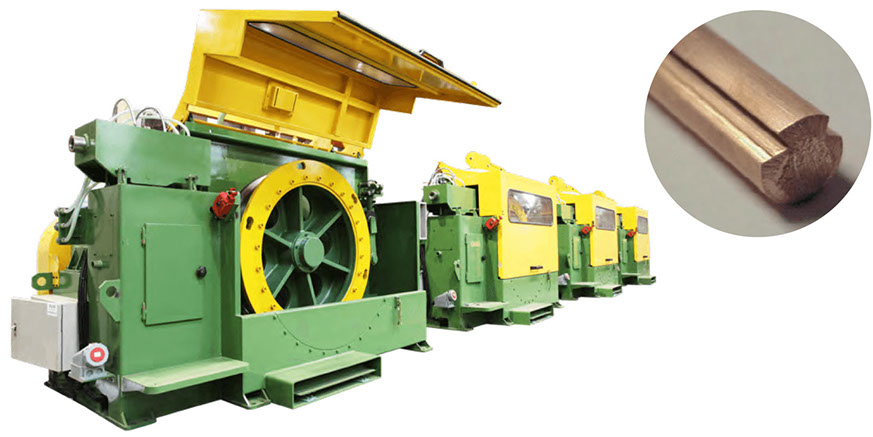

Trefiladora de Cabo de Contato Catenário
para ligas de cobre
- Trefiladora de vergalhão multimotores, especialmente projetada para produzir perfis de carrinho de catenária para ser usado na eletrificação de trens, metrôs e bondes.
- Projetado com cabrestantes super dimensionados, capaz de puxar ligas de cobre rígidos através de diferentes formas de matrizes.
- A forma do cabo seguirá as normas nacionais de cada país.
- A transmissão pode ser personalizada de acordo com diferentes ligas de Cu.
- Todas as fieiras estão submersas na emulsão de trefila e cabrestantes são jateados com emulsão.
- A máquina é equipada com anéis de carboneto de tungstênio de longa vida facilmente trocáveis.
- Sistema de refrigeração de óleo centralizado para todas as engrenagens de redução.
- Sistema de controle HMI + PLC para a sincronização e programação automática da velocidade de trefila.
- Secções transversais que podem ser produzidos: 80/100/107/120/150 mm², (ate 202 mm² sobre pedido do cliente).
- Bobinador transversal 1250 / 1600 - 8 toneladas.

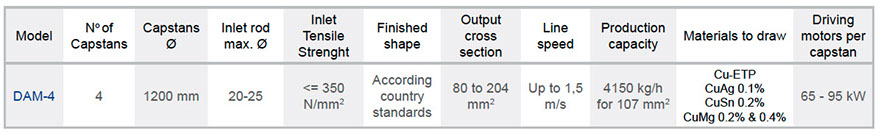

DADOS TÉCNICOS
Contate-nos
