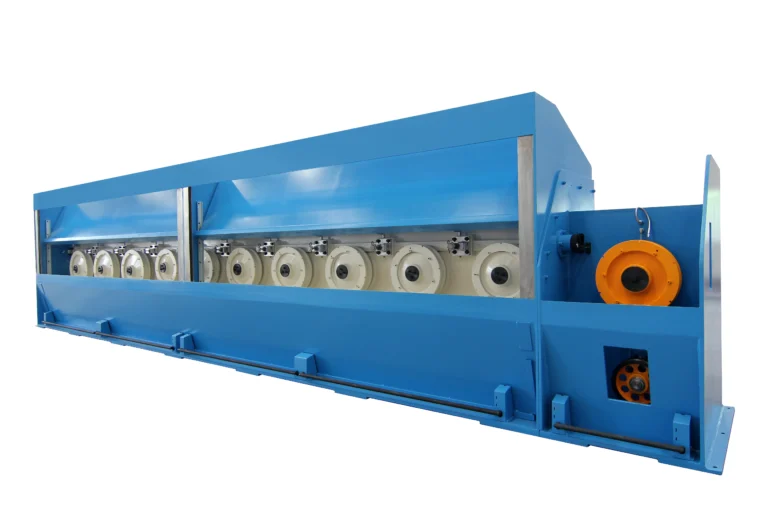

Trefiladora de Desbaste Multimotor
para Cobre, Aluminio y Aleación de aluminio
DATOS TÉCNICOS
• Trefiladora de desbaste horizontal multimotor apta para el trefilado de alambrón de cobre de 8.0 mm y aluminio o aleaciones
de aluminio de 9.5 mm diámetro
• Puede ir equipada con bobinador simple, bobinador doble con cambio automático de bobina y/o encestadora vertical
• Diseñada con cabestrantes de paso simple que consta de su propia hilera de trefilado, siendo accionados por un motor
• AC servo independiente para ganar eficiencia y minimizar el gasto por deslizamiento
• Equipada con anillos de tiro de carburo de tungsteno recambiables, un sistema de enfriamiento centralizado mediante aceite
en los engranajes reductores y motor independiente en la última hilera de trefilado
• Sistema de control HMI+PLC para sincronizado de velocidad y determinación de la progresión de pasos de trefilado
Contáctenos

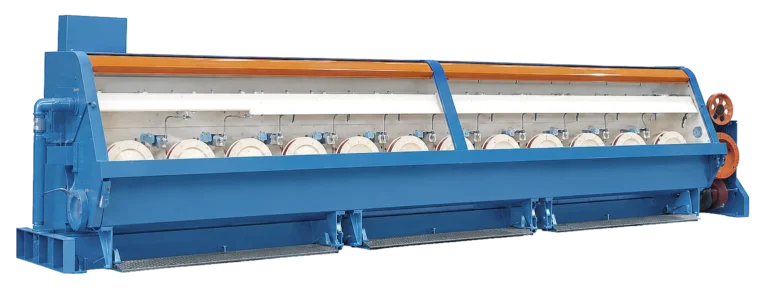

Trefiladora de Desbaste Estándar
Para Cobre o Aluminio
• Trefiladora de desbaste para cobre o aluminio
• Cabestrantes de paso simple, cada uno con hilera de trefilado
• Anillos de tiro de carburo de tungsteno recambiables
• Accionamiento independiente del cabestrante de acabado excepto para el modelo DA-9
• Sistema HMI+PLC para sincronizado de la velocidad y determinación de progresión de pasos de trefilado
• Opcionalmente suministrada con los accesorios necesarios
DATOS TÉCNICOS
TAMBIÉN LE PUEDE INTERESAR
Contáctenos

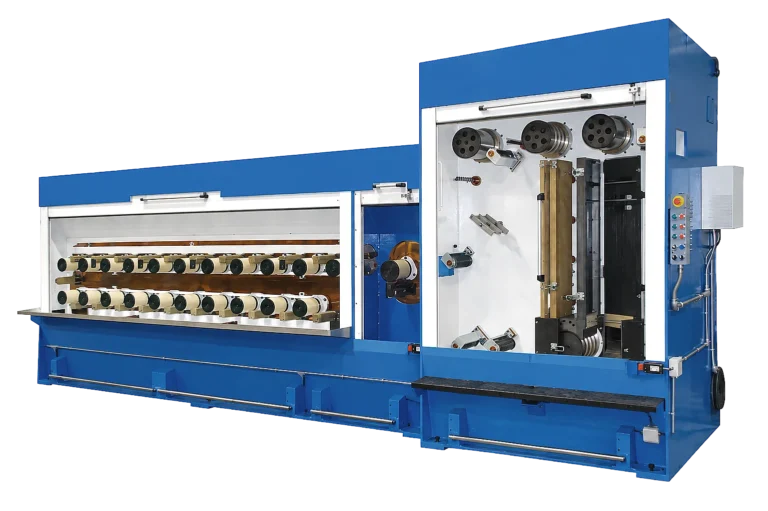

Trefiladora Multifilar
para hilos de cobre medios y finos
• Diseñada para la producción de cables flexibles: Clase 5 / Clase 6 para aplicaciones tales como cables de batería, de automoción
o cables para la construcción que requieran de alta flexibilidad.
• La transmisión entre el motor principal y los diferentes cabrestantes se efectúa mediante correas dentadas. El último cabrestante
se acciona mediante servo motor independiente, el cual al mismo tiempo acciona el recocido.
• La máquina consta de una serie de cabrestantes de trefilado colocados en una ó dos filas (dependiendo del modelo), de forma
a reducir la longitud de la línea.
• Los cabrestantes se montan sobre robustos ejes horizontales provisto de rodamientos con sistema de lubricación por aceite.
• Los cabrestantes son multi-ranura para acomodar a cada uno de los hilos (hasta un máximo de 16 hilos).
• Los cabrestantes están fabricados con casquillos de óxido de circonio (cerámica).
• Se dispone de una gran variedad de recocidos AC/DC, desde 1.200 A hasta 6.000 A dependiendo de las especificaciones del
cliente.
• El recocido puede suministrarse para trabajar con con vapor de agua ó con nitrógeno.
• Las poleas del recocido van montadas sobre ejes horizontales y tienen entre 200 y 250 mm de diámetro, provistas de ranuras,
para acomodar los hilos independientemente.
• La transmisión de las poleas de recocido se efectúa mediante correas planas.
DATOS TÉCNICOS
TAMBIÉN LE PUEDE INTERESAR
Contáctenos

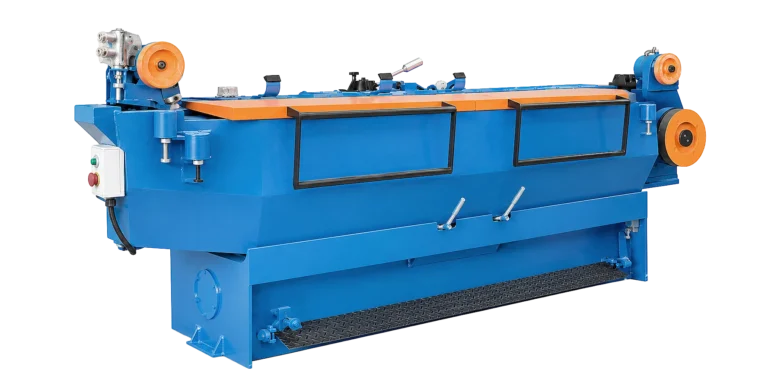

Trefiladora Intermedia
Para Cobre
• Trefiladora de cobre intermedia
• 4 cabestrantes de paso simple con hilera de trefilado
• Anillos de tiro de carburo de tungsteno recambiables
• Sistema de control HMI+PLC para sincronizado de velocidad y determinación de progresión de pasos de trefilado
• Opcionalmente es suministrada con los accesorios necesarios, tales como máquina de puntear y enhebrar, filtros, etc.
DATOS TÉCNICOS
TAMBIÉN LE PUEDE INTERESAR
Contáctenos

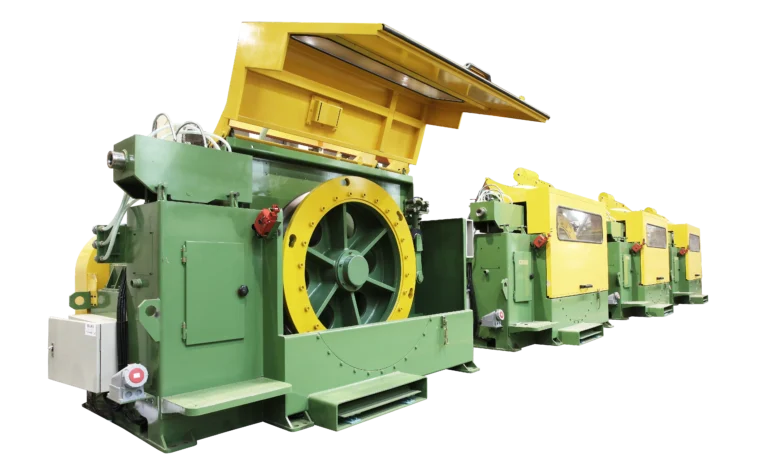

Trefiladora para cable de contacto ferroviario
Para Cobre
• Trefiladora de desbaste diseñada para hilos de líneas aéreas de contacto (catenarias) de uso en aplicaciones para el electrifcado de trenes, tranvías, metros, etc.
• La máquina está diseñada en base a cabrestantes de tiro sobredimensionados en cuanto a tamaño y potencia, aportando así la fuerza de tiro requerida para realizar el trefilado de las diversas aleaciones de cobre.
• Diseño de la forma del cable siguiendo los estandares nacionales de cada país.
• Equipada con vertido de aceite para todas las hileras y de emulsión de trefilado para los cabrestantes.
• Sistema centralizado de enfriamiento de aceite en los engranajes reductores.
• Sistema de control HMI+PLC para sincronizar la velocidad de treflado.
• Rango de productos: 80 / 100 / 107 / 120 / 150 mm² (hasta 204 mm² a petición del cliente)
• Bobinador 1250 / 1600 (8 tons)
DATOS TÉCNICOS
TAMBIÉN LE PUEDE INTERESAR
Contáctenos
Máquinas de Recocido
• Recocido en continuo aplicando corriente al hilo de cobre a través de su recorrido por 4 poleas de contacto
• Cada una de ellas internamente refrigeradas
• Incluye un rectificador AC trifásico que suministra el voltaje DC necesario para calentar y recocer el hilo en función de la v de línea
• Sistema de control HMI+PLC que garantiza un arranque sin cobre duro, manteniendo la elongación suave y constante durante el
• proceso, para todo rango de velocidades y diámetros
• Opcionalmente accionado por un motor AC servo de 37 kW independiente
Máquina de recocido continuo para hilo de cobre grueso
AC 400
Máquina de recocido continuo para hilo de cobre grueso
DC 400
Máquina de recocido para hilo de cobre mediano
AC 90
DATOS TÉCNICOS

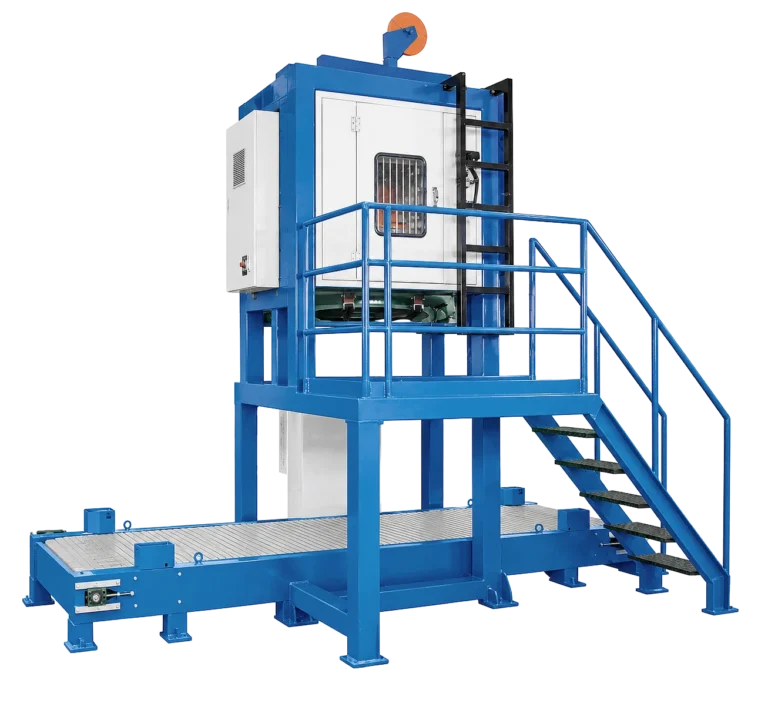

Encestadora Vertical
Para Cobre y Aluminio
• Encestadora vertical para hilos de cobre o aluminio especialmente diseñada para proceso continuo en lineas de trefilado.
• Equipada con un transportador motorizado 1+1+1 (con una posición de standby a la salida y entrada) para facilitar las
operaciones de carga y descarga de las cestas.
• Opcionalmente con transportador 2+1+2 para una posición adicional de standby a la entrada y salida. Esta opción también
incluye un sistema motorizado de vibración que permite que las espiras se acomoden entre ellas, optimizando la capacidad
de llenado de la cesta.
DATOS TÉCNICOS
Contáctenos

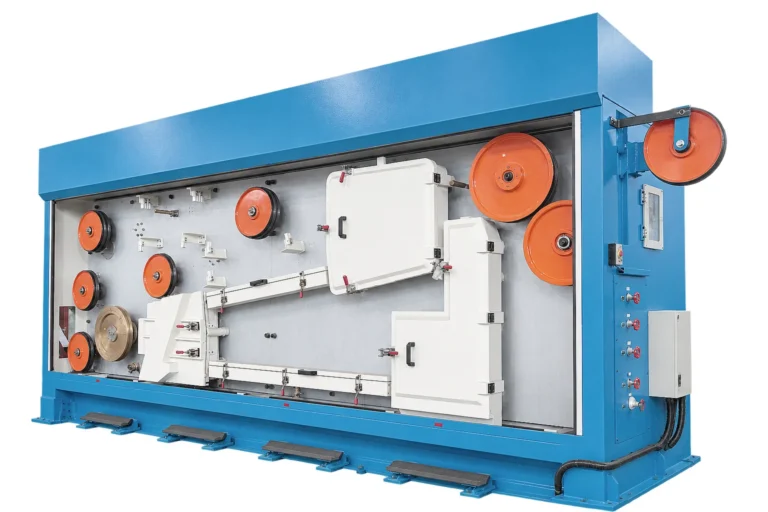

Máquina de recocido contínuo
para hilo de Cu grueso
• Recocido en continuo aplicando corriente al hilo de cobre a través de su recorrido por 4 poleas de contacto (450 mm de
diámetro cada una). Cada una de ellas internamente refrigeradas por control de intercambio de calor.
• Esta unidad es accionada por el motor del último cabrestante de la trefiladora, pero opcionalmente puede ser accionado por
un motor independiente.
• Disponible en modelo vertical para aplicación de menor corriente y modelo horizontal para aplicaciones de alta corriente y para
facilitar el enhebrado de la máquina.
• El recocido se plantea utilizando voltaje variable AC o DC, asegurando el correcto calentamiento de los alambres según la
velocidad de la línea.
• Sistema de control HMI+PLC que garantiza un arranque sin cobre duro, manteniendo la elongación suave y constante durante
el proceso, para todo rango de velocidades y diámetros.
Serie de Recocido Continuo Eléctrico para Hilos de Cobre Gruesos AC 400
Serie de Recocido Continuo Eléctrico para Hilos de Cobre Gruesos DC 600

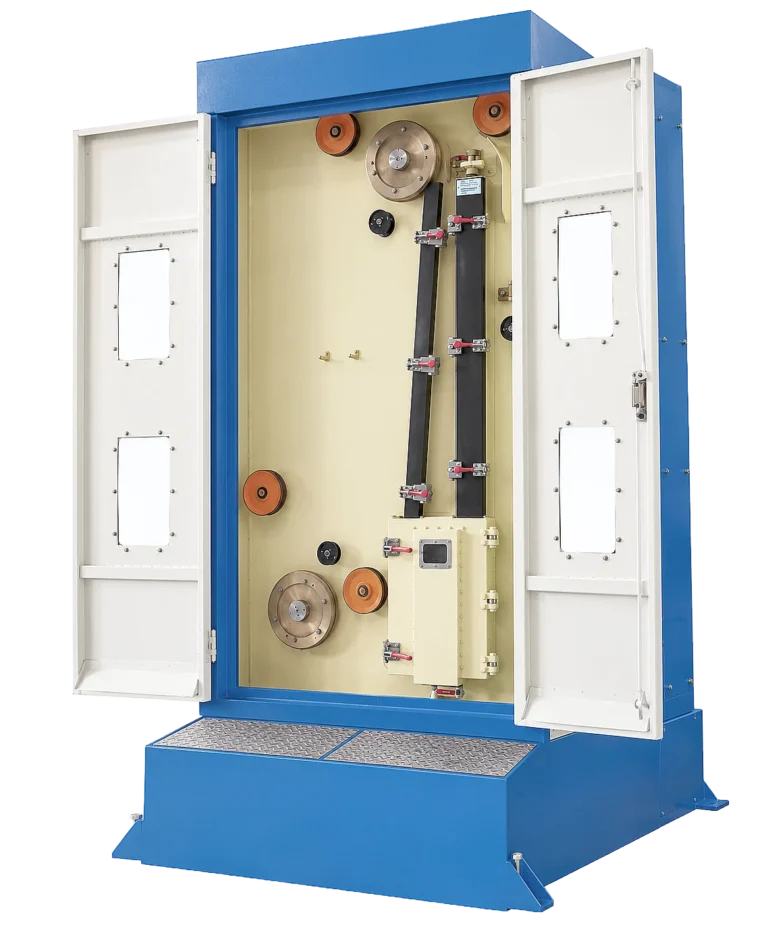

Recocido en Línea para Alambre de Cobre Mediano AC 90
DATOS TÉCNICOS
TAMBIÉN LE PUEDE INTERESAR
Contáctenos
