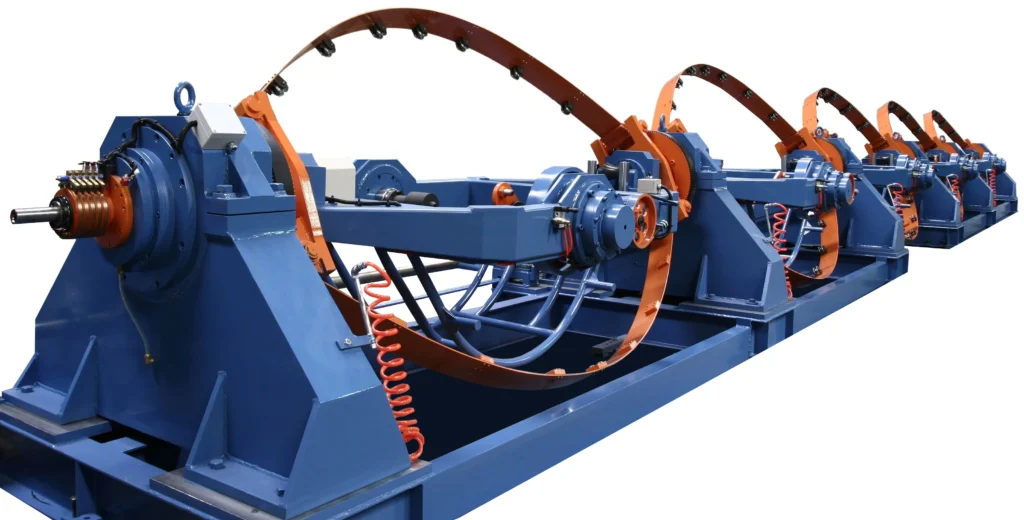

弓型集合機

See More Laying Up

弓型集合機，採退扭製程，可集合 2 至 6 芯的 ABC 架空電纜或電力電纜
可選用雙輪牽引輪（適用中型電纜）或履帶引取機（適用較大型電力電纜）
主轉體、牽引輪（或履帶引取機）及收線機由 AC 伺服馬達各自獨立驅動
HMI+PLC 控制系統，可自由設定集合節距及與收線機的速度同步
透過手動可調式帶式制動器進行張力控制
可選配磁粉制動器或伺服馬達，搭配自動電氣補償控制，在從滿軸至空軸的過程中維持恆定張力
可選配填充盤

型號		KW-100	KW-125	KW-160
給線架直徑 [mm]		1000	1250	1600
線速度 [m/min]		150	150	150
導體截面積 [mm²]：	1+3B	8-60	10-120	16-185
導體截面積 [mm²]：	1+4B	10-60	14-120	16-185
導體截面積 [mm²]：	1+5B	14-60	14-120	16-185
最大電纜直徑 [mm]		14	20	24
轉體轉速 [rpm]		500	400	400
馬達功率 [kW]：	1+3B	45 AC	55 AC	65 AC
馬達功率 [kW]：	1+4B	55 AC	65 AC	75 AC
馬達功率 [kW]：	1+5B	65 AC	75 AC	90 AC
