SZ 絞線機

See More Laying Up

適用於最多 5 芯絕緣導體的串聯絞合及護套一體化製程

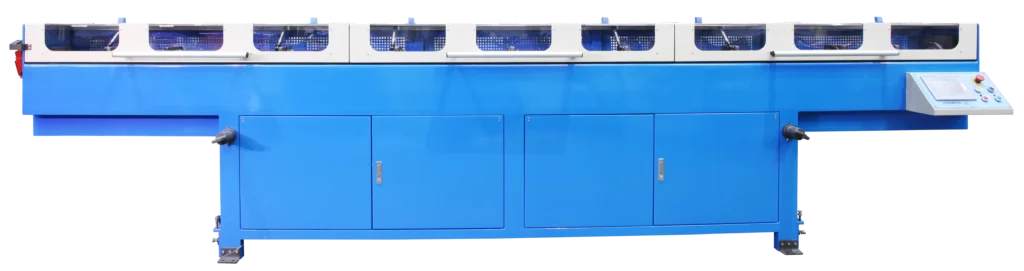

安裝於長型台架上，由 16 個電動絞合盤組成

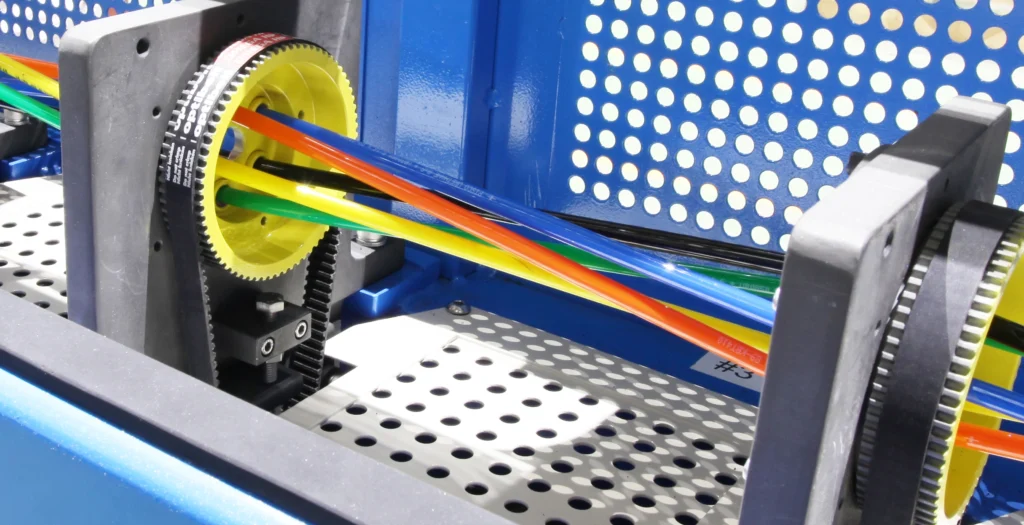

每個絞合盤由獨立的高動態伺服馬達透過同步齒形皮帶傳動單獨驅動
伺服馬達採超低慣量型，換向點極短
配備內建式矽油噴塗裝置，取代傳統滑石粉塗抹器
生產線配備入口端超速牽引輪（確保絞合張力波動最小化）及扭轉阻隔履帶引取機
HMI+PLC 控制系統，可自動化設定絞距、絞向及速度同步

型號	SZ-16	SZ-20
導體數 [單位]	2/3/4/5	2/3/4/5
導體截面積 [mm²]	0.75 – 10	0.75 – 10
單一導體最大直徑 [mm]	6	6
成品電纜直徑 [mm]	5.1 – 17	5.1 – 17
絞距 [mm]	100 – 350 (±5mm)	100 – 350 (±5mm)
單方向最大絞合道數	16 (± 8)	20 (± 10)
最大絞合轉速 [rpm]	± 1800	± 1800
絞合盤數	16	20
線速度 [m/min]	300	300
