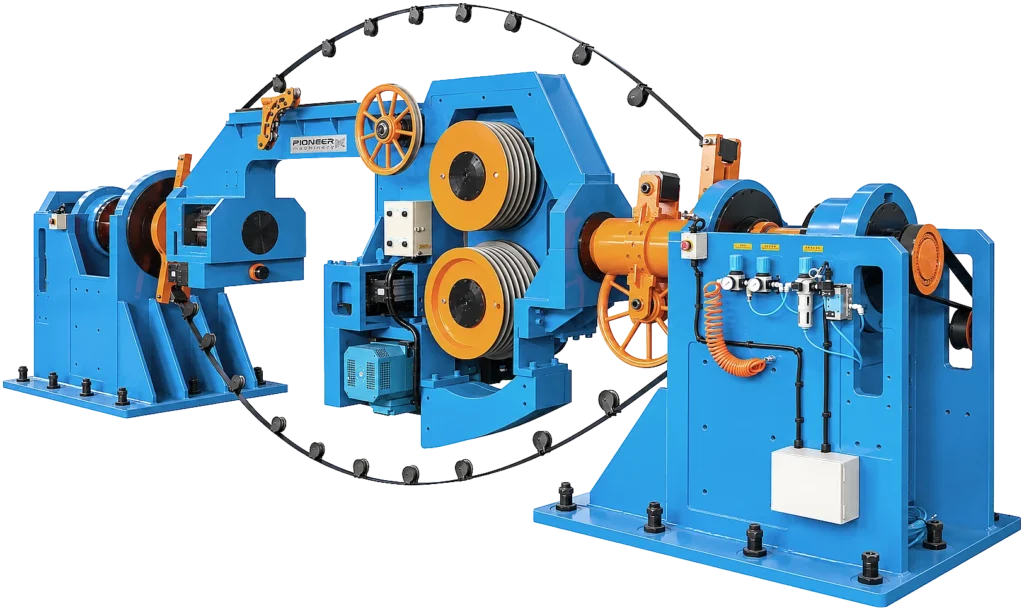

Cableadora a doble torsión(SB125-SB160)
- Cableadora doble torsión para procesos de cableado y compactado de todas las formaciones de 7 hilos, 19 hilos en “unilay” asi como para el reunido de 2/3/4 conductores aislados.
- Liras de fibra de carbono reforzado que permiten trabajar a altas velocidades incluso cuando la carga es elevada.
- Plataforma hidráulica que facilita las operaciones de carga y descarga de las bobinas.
- Sistema de control HMI+PLC para selección del paso de cableado, dirección de giro y sincronizado de velocidad.
| Modelo | SB-125 | SB-160 | ||||
| Material | 4 PVC | 7Cu/Al | 19unilay | 4 PVC | 7Cu/Al | 19 unilay |
| Bobina Ø. [mm] | 1250 | 1250 | 1250 | 1600 | 1600 | 1600 |
| Capacidad bobina [kg] | 4000 | 4000 | 4000 | 8000 | 8000 | 8000 |
| Hilo de entrada Ø [mm] | 2.5 – 10 | 1.2 – 3.2 | 1.2 – 3.2 | 2.5 – 10 | 1.5 – 4.0 | 1.5 – 4.0 |
| Max.Sec.Cableado [mm²] | – | 50 | 70 | – | 70 | 150 |
| Cable de salida Ø [mm] | 22 | 9.5 | 11 | 25 | 9.5 | 16 |
| Paso de cableado [mm] | 150 – 600 | 40 – 300 | 50 – 500 | 150 – 600 | 50 – 400 | 60 – 600 |
| Velocidad. [rpm / tpm] | 650 / 1300 | 900 / 1800 | 700 / 1400 | 500 / 1000 | 600 / 1200 | 500 / 1000 |
| Velocidad de linea. [m/min] | 180 | 180 | 180 | 160 | 160 | 160 |
