Cableadora tubular

See More Stranding Equipment

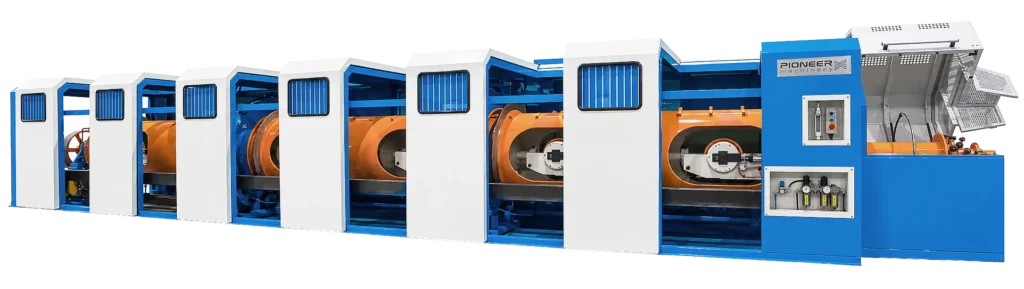

Cableadora tubular con movimiento 100% a detorsión. Apta para 7, 12 ó 19 cables sectoriales rectos de cobre o aluminio así como hilos de acero.
Rodamientos de rodillo constantemente lubricados a través de un circuito equipado con una bomba de aceite y un tanque que inyectan el lubricante a alta presión.

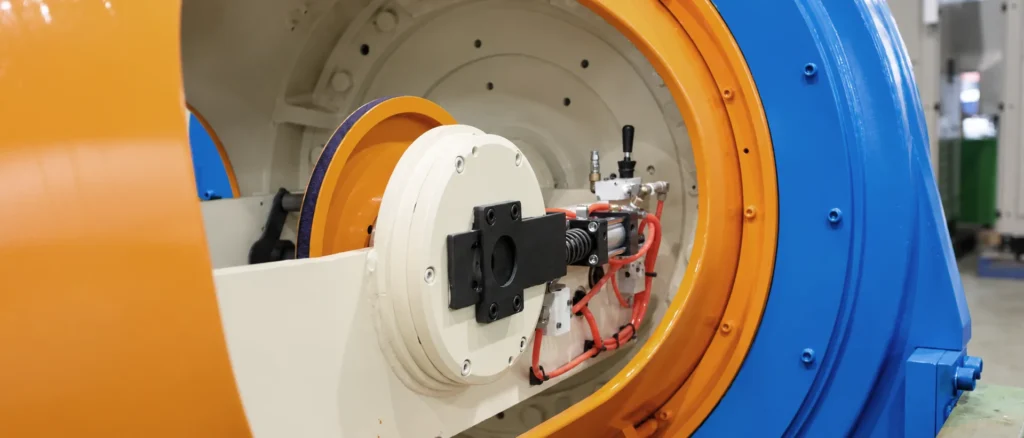

Control de la tensión del hilo a través de frenos de banda o de histéresis (Opcional).

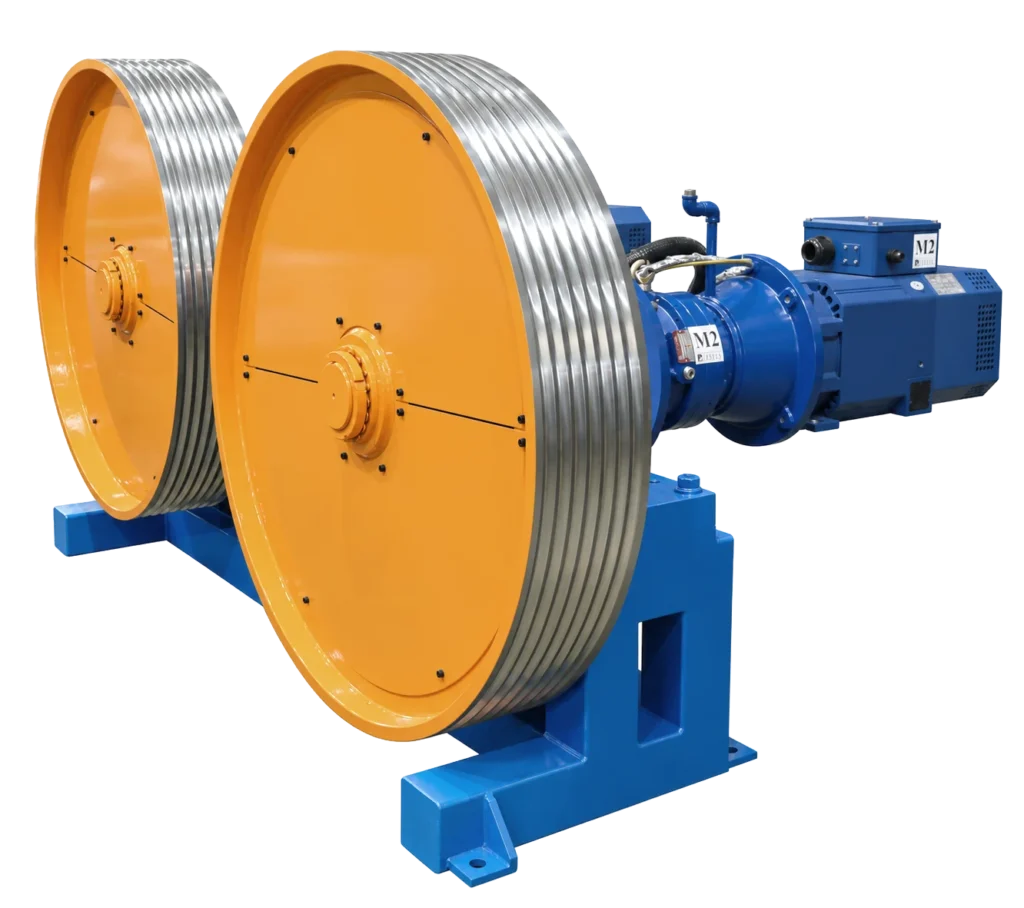

Accionamiento independiente para tubular, cabestrante y bobinador mediante servomotores AC.
Sistema HMI+PLC para la selección del paso de cableado, dirección de giro, compensación automática de la tensión del hilo y sincronizado de la velocidad.

	SO-50		SO-56		SO-63
Modelo	7B	12B	7B	12B	7B	12B
Desbobinador Ø [mm]	500	500	560	560	630	630
Bobinador Ø [mm]	1250	1250	1600	1600	1800	1800
Hilo de cobre Ø [mm]	0.8-3.2	0.8-3.2	1.0-3.6	1.0-3.6	1.2-4.0	1.2-4.0
Hilo de aluminio Ø [mm]	1.2-4.0	1.2-4.0	1.4-4.5	1.4-4.5	1.6-5.0	1.6-5.0
Potencia del motor [kW]	75	130	75	150	95	150
Velocidad del rotor. [rpm]	1200	850	1000	750	900	700
Velocidad de linea [m/min]	120	120	120	120	120	120
Potencia cabestrante [kW] (AC servo)	37-45	37-45	37-55	37-55	37-55	37-55
